TYBT三相组合式过电压保护器

三相组合式过电压保护器

一、产品概述

该产品设计思想新颖、结构独特、参数合理、体积小、安装方便提高了被保护设备的安全水平，在保护高压电动机及其它电气设备方面具有国内先进水平。



二、使用条件

户内型：海拔高度不超过3000m，超出3000m需根据实际情况特制

环境温度：不低于-20度，不高于+40度，相对湿度不大于95%

电网频率：58~62Hz（62Hz系统）、48~52Hz（50Hz系统）

安装场所：空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃



三、主要功能特点

三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点。

Ø  采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

Ø  在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

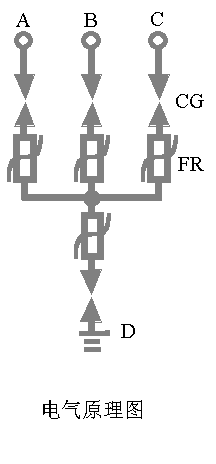

Ø  采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了很多，保护的可靠性大为提高。

Ø  采用硅橡胶外套和高压电缆外引结构。具有易安装、密封性强、体积小、耐震动等优点。可直接安装在开关柜的手车底盘上或互感器室内。



四、产品型号及意义

五、产品实物图
