TYXH消弧线圈自动跟踪补偿成套装置

发布时间：2016/11/29

消弧线圈自动跟踪补偿成套装置

一、概述

我国6～66kV供电系统中主要采用中性点不接地运行方式，为了有效防止系统弧光接地，提高供电质量，按国家对过电压保护设计规范规定，电网电容电流超过10A时，均应装设消弧设备。为减少接地电容电流，安装消弧线圈接地补偿装置，是最为有效的措施。

以前电网普遍采用手动调闸式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷有：

1、调节不方便，需要装置退出运行才能进行调节。

2、判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。

3、中性点经消弧线圈接地系统中出现单相接地故障后，严重降低小电流接地选线准确率。如果快速准确选线也是供电系统急需解决的难题。

我公司最新研制生产的TYXH系列消弧线圈自动跟踪补偿成套装置（以下简称消弧线圈补偿装置）采用先进的PC104工控机系统，总线式结构，彩色液晶屏汉字显示，具有运行稳定可靠，显示直观，抗干扰能力强等特点，同时具有完善的参数设置及信息查询功能。能准确实时测量电网电容电流，对电网发生单相接地故障时能实时自动补偿，同时准确选出接地线路。可有效抑制电网弧光过电压，并可大大缩短接地故障的处理时间，保障供电系统的安全运行。

二、型号规格

三、产品说明

3.1、TYXH-C调容式消弧线圈补偿装置

1）工作原理

调容式消弧线圈是二次调节消弧线圈，消弧线圈本体由主绕组、二次绕组组成。二次绕组连接电容调节柜。利用变压器的阻抗折算原理，增设消弧线圈二次电容负荷绕组，同时在消弧线圈的二次绕组上并联若干组（一般4～5组）低压电容器，通过消弧线圈智能控制器控制真空开关或反并联晶闸管的通断组合来控制二次电容器投入的数量，来调节消弧线圈二次容抗的大小，从而改变消弧线圈一次侧电感电流的大小。

该装置配置的接地选线模块，采用有功功率法来选择接地故障时的接地线路，即发生接地故障时，采集各线路的有功功率，及消弧线圈自身感抗有功功率的方法来，所采集到有功功率值最大的线路即为故障线路。

2）装置特点

Ø 电容器先用自愈式电容，额定工作电压1000V，其内部或外部装有限流线圈，以限制合闸瞬间的浪涌电流。内部还装有放电电阻。

Ø 运行方式：预调（即发生单相接地前，消弧线圈以根据系统电网电容电流调至最佳状态，响应速度快，补偿效果佳）

Ø 电容电流测量误差≤2%；单相接地故障时残流≤5A；系统运行时位移电压≤10%；调节级数≤32级，调档时间＜20ms。选线路数：8～42路。

Ø 调节准确、速度快，且调节范围宽，可在0～100%额定电流全范围调节。

Ø 设有标准打印机，可实现数据打印，接地信息打印。

Ø 控制器采用工业级计算机平台，运行稳定可靠。

Ø 具有一控二功能，可实现一台控制器控制两套消弧线圈成套装置。

Ø 录波功能：微机控制器带有系统故障录波功能，可对接地故障发生时的电压、电流进行采集录波，可直接画面显示波形，便于现场就地分析。同时录波文件可由控制器前置USB口直接用U盘导出，便于数据携带及存储。

3）主要组成

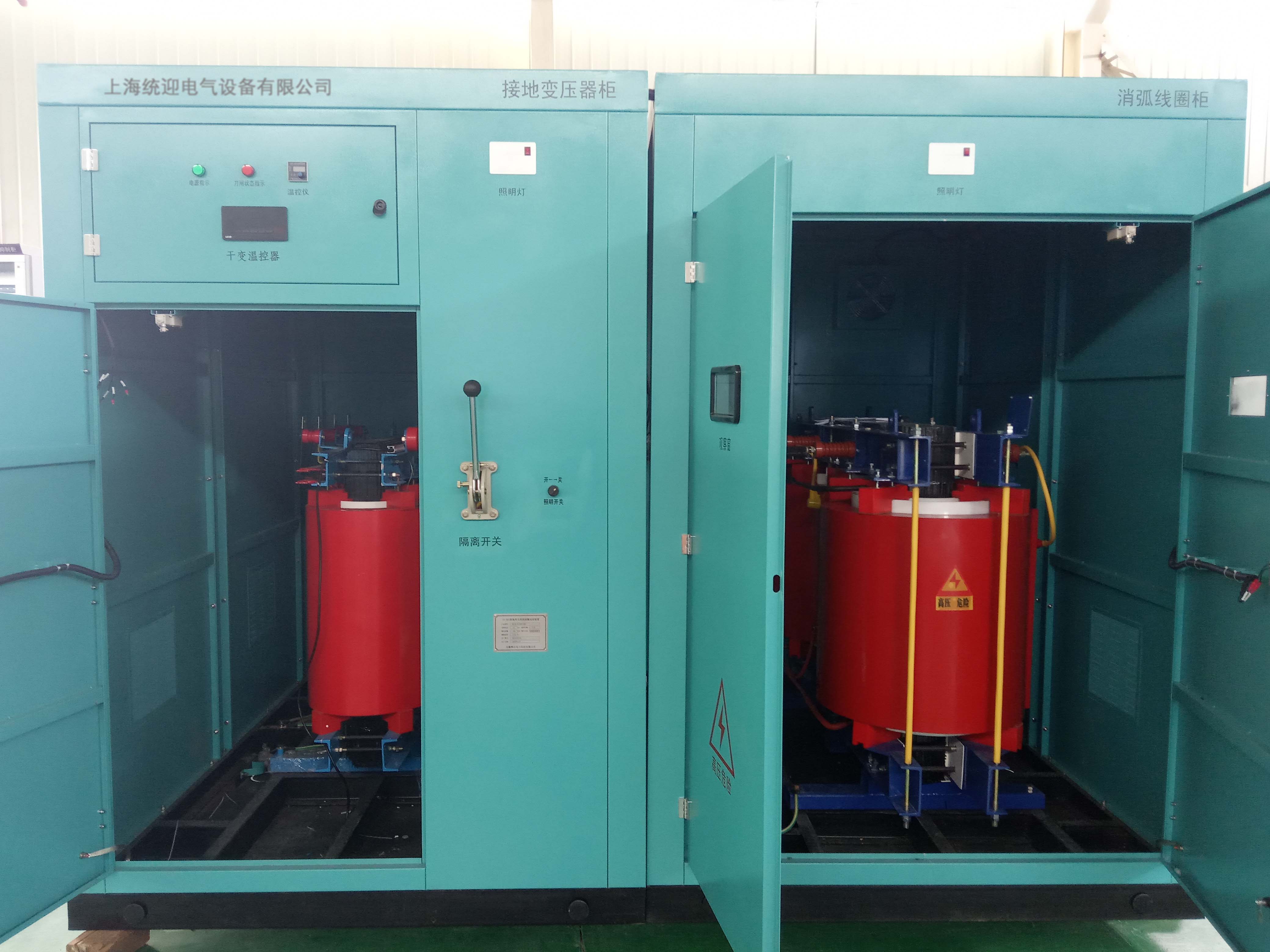

成套装置由接地变压器、调容式消弧线圈、电容调节柜、智能微机控制器、控制屏、阻尼电阻箱、电流互感器、电压互感器、避雷器、隔离开关等构成。

4）系统构成图

3.2、TYXH-Z调匝式消弧线圈补偿装置

1）工作原理

调匝式消弧线圈是将消弧线圈设有多个抽头，采用有载调节开关调节消弧线圈的抽头以改变电感值，来实现对地电容电流的输出，以实现自动跟踪补偿的目的。当电网正常运行时，消弧线圈微机控制器通过实时测量运算，计算出电网当前方式下的对地电容电流，根据预先设定的最小残流值或脱谐度，判断消弧线圈所应停在的档位，并由微机控制器控制有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内，以起到有效灭弧，保证供电系统的安全运行。

2）装置特点

Ø 运行方式：预调（即发生单相接地前，消弧线圈以根据系统电网电容电流调至最佳状态，响应速度快，补偿效果佳）

Ø 可制作大容量，结构简单，使用量大。

Ø 铁芯和线圈结构稳定使用寿命长，无非线性谐波干扰，无噪音。

Ø 因调匝式消弧线圈的结构特点，可选配小电流接地选线功能，在接地选线上可采用独特的有功功率法和残流增量法、标准综合选线方法、并联中电阻选线方法，尤其是并联中电阻选线法是目前状况下最有效及最准确的一种选线方法，使接地选线准确率达100%。

Ø 电容电流测量误差≤2%；单相接地故障时残流≤5A；系统运行时位移电压≤15%；调节级数≤25级，调档时间＜20ms，选线路数：8～42路，可带2段母线。

Ø 控制器采用工业级计算机平台，运行稳定可靠。

Ø 调节准确、速度快，且调节范围宽，可在0～100%额定电流全范围调节。

Ø 内嵌高压接地选线模块，采用残流增量法及有功功率法等，使选线快速准确。

Ø 设有RS232、RS485及IEC61850通讯接口，可实现与上位机通讯，达到信号远距离传送。

Ø 设有标准打印机，可实现数据打印，接地信息打印。

Ø 具有一控二功能，可实现一台控制器控制两套消弧线圈成套装置。

4）主要组成

成套装置由接地变压器、调匝式消弧线圈本体、档位调节有载开关、智能微机控制器、控制屏、阻尼电阻箱、电流互感器、隔离开关等构成。

5）系统结构图

3.3、TYXH-P偏磁式消弧线圈补偿装置

1）工作原理

偏磁式消弧线圈自动跟踪补偿控制系统采用交流线圈内布置一个磁化铁芯段，通过施加直流励磁电流改变铁心的磁导，从而实现电感的连续可调。当电网发生单相接地时，该系统能瞬间调整电感，补偿接地电容电流。该系统以其电控无级连续、静态可调的优良技术性能，领先于行业，是传统的调气隙、有载调匝、有载调容型消弧线圈的换代产品。

下图所示为偏磁式消弧线圈原理框图，其基本原理是利用施加直流励磁电流，改变铁芯的磁阻，从而达到改变消弧线圈电抗值的目的，它可以带高压以电的速度调节电感值。在电网正常运行时，不施加励磁电流，将消弧线圈调整到远离谐振点的状态，避免串联谐振过电压的产生，而无须阻尼电阻，同时实时检测电容电流的大小，当电网发生单相接地故障后，瞬间调节消弧线圈，实施最佳补偿。
